stute.x1A PC Audio Analyzer

Präzise Messungen bis zu 90kHz!

MESSUNGEN BIS ZU 90KHZ@192K ABTASTRATE
DEN BESTEN ÜBERTRAGUNGSBEREICH des LAUTSPRECHERs FINDEN
Prüfung der Frequenzweiche (Übergangsfrequenz, Steilheit,...)

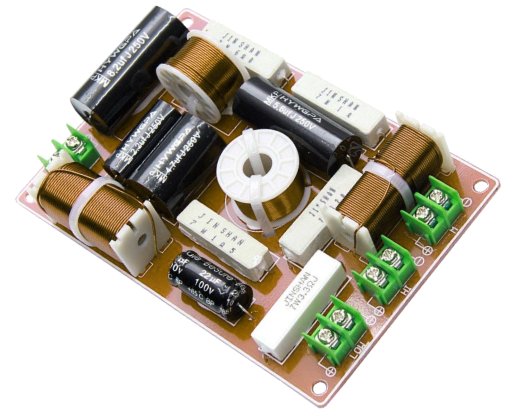

Test Der Impedanz Korrektur schaltung(RC/RLC)
Überprüfung der Bassreflex Öffnung
FunktionsTest von Klangreglern oder EQualizern
Lautsprecher thiele small parameter messen (Vas, qts,...)
Signal Verzerrungen messen(k2..k7)

Beispiele

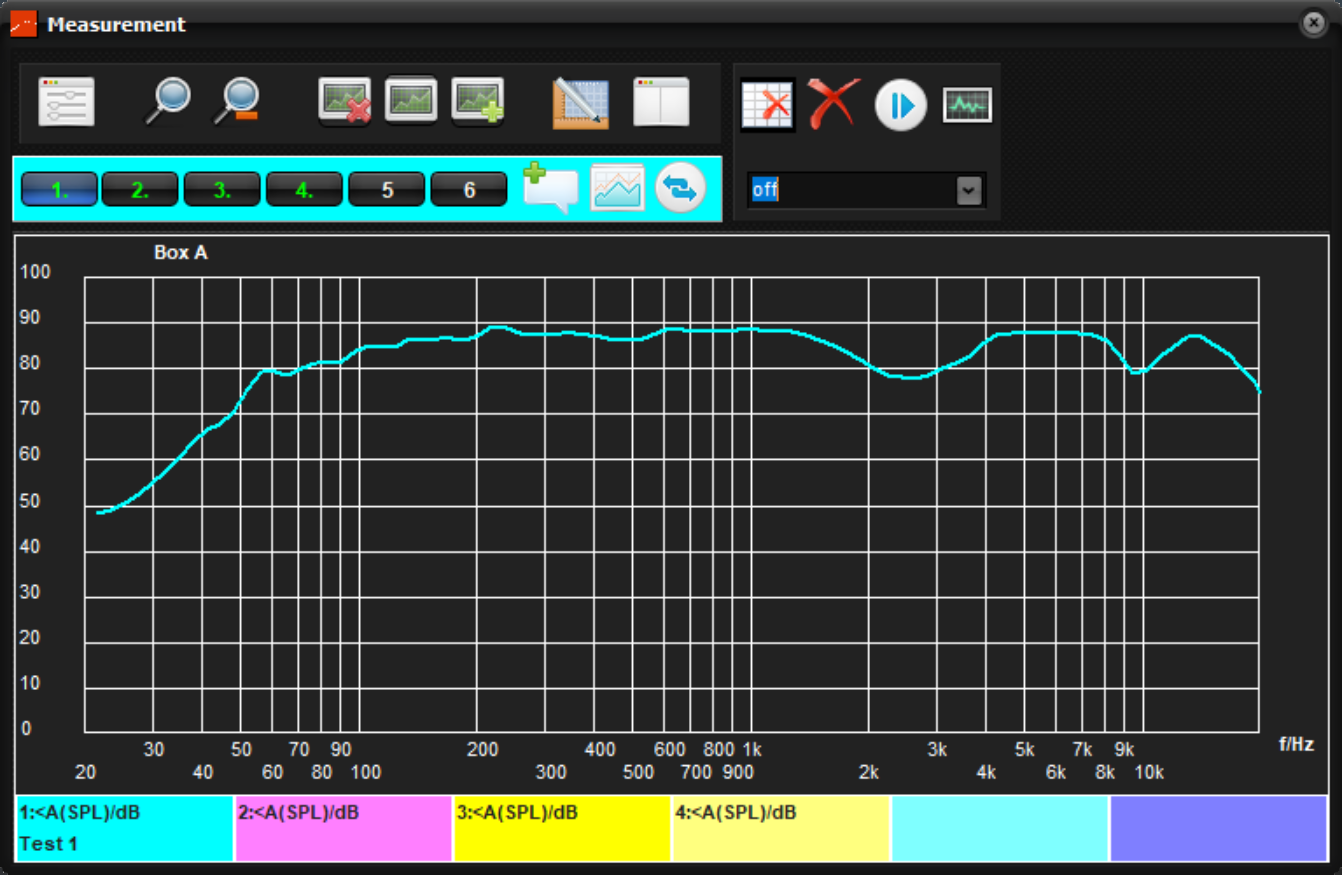

  • Akustischer Frequenzgang

    Bestimmen Sie den besten Wiedergabebereich des Hoch- oder Tieftöners bzw. identifizieren Sie Frequenzgangfehler der Lautsprecherbox

  • Test Frequenzweiche

    Überprüfen Sie die Grenzfrequenzen und Steilheit oder messen Sie den Einfluss der Treiberimpedanz auf das Filterverhalten.

  • FFT Akustisch

    Spektralanalyse der akustischen Signalantwort vom Lautsprecher oder der Lautsprecherbox

  • Speaker driver Thiele Small Parameter (TS)

    Messung der TS-Parameter des Lautsprechers (Qts, VAs,...). Export zum Designer stute.x1D

  • Z Impedanzmessung

    Messung der frequenzabhängigen Impedanz in Ohm. Benötigt zur optimalen Berechnung der Frequenzweiche oder zur Überprüfung der Impedanz-EQ-Schaltung (RC / RLC) oder der Bassreflexabstimmung.

  • FFT und Klirrfaktor

    Klirrfaktor-Messung THD + k2..k7 (auch akustisch) sowie Ansicht des Frequenzspektrums, z.B. Verzerrung IMD oder DFD.

  • Elektrischer Frequenzgang mit interner Testsignalquelle

    Beispiel Überprüfung der Klangregler

  • Messung Audio Netzwerk Player

    Wiedergabesteuerung über ein Handy. Sinussignale sind auf dem Handy oder z.B. NAS Server gespeichert

Wichtige Merkmale

Frequenzbereich
Weiter Messbereich: 20Hz..90kHz
Hardware
Kosten effektiv durch verwendung handelsüblicher USB Soundkarten mit XLR MIk EIngang
Präzise
HOHE WIEDERHOLGENAUIGKEIT FÜR ELEKTRISCHE UND AKUSTISCHE MESSUNGEN
Einfache Bedienung
BENUTZER- & TOUCH-SCREEN-FREUNDLICHES DESIGN. KEINE ÜBERLADENEN BILDSCHIRME.
Mehrkanal
MEHRKANALIGE MESSUNG UND LEISTUNGSSTARKER XY-BILDSCHIRM
Mikrofon
Einfache MIKrofon-KORREKTUR ÜBER ASCII-DATEI
Audio Signale inklusive
AUDIOSIGNAL-GENERATOR zu den MEssungen ENTHALTEN
SPL genaue Messung
SPL KORREKTE AKUSTISCHE MESSUNG UNTERSTÜTZT

Nur 3 Schritte bis zum ersten Messergebnis

Schritt 1

Schließen Sie Ihre USB-Audioschnittstelle an Ihren PC an.

Schritt 2

Installieren Sie stute.x1A und konfigurieren Sie das Audio Analyzer System.

Schritt 3

Bereit: Beginnen Sie mit Ihren ersten Messungen.

Analyzer

  • Akustischer & elektrischer Frequenzgang, Impedanz Z, Thiele Small Parameter (Vas, Qts,...), FFT, Signalverzerrung THD + k2..k7
  • Samplerate von 44,1kHz bis 192kHz
  • Mikrofonkorrektur über ASCII-Import oder manuelle Dateneingabe. Akustisch korrekte SPL-Messung
  • Thiele Small-Parameter Export zum stute.x1D Designer

XY Diagramm

  • Zeigt bis zu 6 Messungen parallel an
  • Anzeige verschiedener Messarten in einem Bildschirm, wie Impedanz und Frequenzgang
  • Glättungsfunktion und Zoom
  • Diagramm-Autoskalierungsfunktionen
  • Kanal kopieren & einfügen
  • Mathematische Funktionen
  • Skalierbarer Bildschirmgröße
  • 2 y-Achsen, lin/log x-Achse
  • Texteingabe pro Kanal
  • Diagramm in die Zwischenablage kopieren
  • ...

  • Bedienpanel "External"

    Sinus Testsignale aus externer Quelle werden einzeln gemessen, z.B. vom Audio Bluetooth Adapter und zu einem Frequenzgang zusammengebaut

  • Messmode "External"

    Beispiel Audio Netzwerk-Spieler mit Klangsteuerung. Messung aus einzelnen Sinustönen

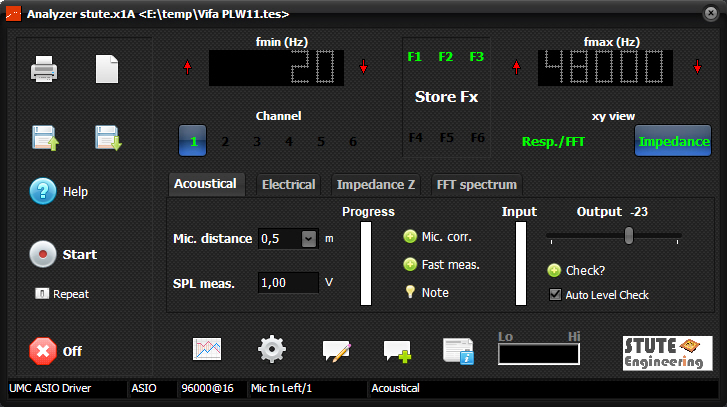

  • Bedienpanel "akustische Messung"

    Zur Frequenzgangmessung von Lautsprechern. Signalquelle intern

  • Bedienpanel elektrischer Frequenzgang

    Zur Messung von Verstärkern oder Frequenzweichen. Signalquelle intern

  • Bedienpanel "FFT/THD"

    Klirrfaktormessung und Ansicht des Frequenzspektrums, wie z.B. die Seitenbänder zur Intermodulationsverzerrungen IMD

  • FFT Peak Mode

    Rot: aktuelle Messung, Blau: Spitzenwert aus den letzten Messungen

  • FFT Peak Mode

    Frequenzgang mit Sweep Signal von Audio Test CD oder Handy

  • Bedienpanel "Thiel Small Parameter"

    Messung der Thiele Small Parameter wie Vas, Qts usw. zum Lautsprecher. Elementar für die Volumenberechnung

  • Bedienpanel "Impedanz"

    Zur Messung der Lautsprecher Impedanz Z bzw. Kontrolle der Impedanzkorrekturschaltung aus der Frequenzweiche
stute.x1A Starter PRO

Für Ihren schnellen Start

stute.x1A Starter Kit: Das Kit enthält die Software, ein Messmikrofon mit Kabel (10m), ein PC USB-Audio-Interface, stute.x1S Adapter Bausatz und das Kabel stute.x1S - PC Audio-Interface. Deutsches Handbuch als PDF Datei.


Analyzer

Systemanforderungen

Computer mit MS-Windows 10 (32 & 64 Bit). CPU i3 1,5 GHz oder höher, Bildschirmauflösung min. 1024x768 Pixel. Internetverbindung zur Aktivierung der Lizenz.



USB-Audio-Interface mit Kopfhörerausgang, Stereo-Line-Eingang und XLR Mikrofoneingang.  Der Pegel der Ein- und Ausgänge muss am Audio-Interface per Regler einstellbar sein. Treiber ASIO oder Windows WDM.  Abtastrate 44,1kHz, 48kHz, 96kHz, 176,4kHz, 192kHz.


Die einfache Messbox stute.x1S (nur ein paar passive Bauteile) für elektrische Messungen.  Akustische Messungen sind ohne stute.x1S möglich. Schaltplan hier im Download-Bereich. Oder als Bausatz kaufen.

INterface für stute.x1A

stute.x1S

x1S wird als einfacher Bausatz geliefert die ohne Vorkenntnisse aufgebaut werden kann: Leiterplatte (PCB), Komponenten, Gehäuse, Aluminium-Front- und Rückplatte (Maße ca. 66x66x28mm)
