Modul RTA
RTA, oder auch ausgesprochen Real Time Analyzer, sind sehr effektive Messsysteme für akustische Messungen im Audio Frequenzbereich. Eingesetzt werden sie z.B. zur:
- Bewertung von Car, HiFi, PA und Home Cinema Sound-Systemen oder
- Messung der Schallemission von Maschinen oder Geräten
FFT oder RTA?
RTA Oktavband-Messungen wirken im Vergleich zu einer FFT zunächst grob. Aber genau diese reduzierte Auflösung ist jedoch in vielen praktischen Anwendungen ein Vorteil.
Der entscheidende Punkt: Oktavbänder orientieren sich an der frequenzabhängigen Auflösung des menschlichen Gehörs und entsprechen zudem gängigen technischen Normen. Dadurch liefern sie eine besser interpretierbare und praxisnähere Darstellung als eine hochauflösende FFT.
- 4 Kanal Messanzeige für schnelle Vergleiche von Messungen
- Bis zu 10 Mikrofone zur direkten Auswahl in der Software
- Sound Profile (Referenzkurven) zur klanglichen Abstimmung von Car Audio Systemen
- IEC 61260 Mittenfrequenzen, Filtersteilheit Class 1
- Anstiegs-Zeitkonstanten Impuls, Fast und Slow
- A-C-Z Frequenzbewertung
- Kalibrierung der Soundkarte
- Mikrofonkorrektur (0°, 90°) je Eingang
- 5. Messkanal zur Anzeige Peak, Peak & Decay, Differenz, Snapshot
- Texteingabe zum Anzeigekanal
- Archivieren: Speichern, exportieren, ausdrucken
Car Hifi mit Sound Profilen optimieren
Car Audio Systeme sollten auf Grund der räumlichen Struktur und Materialien nicht linear abgestimmt werden. Aber wie sieht eine richtige Abstimmung aus? Hier helfen unsere Klangvorlagen:
- Vorlage (SUV, Kombi,...) in Kanal 1 laden (Balken Grün)
- Messung mit Rosa Rauschen im Fahrzeug (Balken Gelb)
- Mit dem Car EQ oder Audio DSP die gelbe Kurve während der laufenden Messung an die gezeigte Vorgabe angleichen
- Fertig! Ihr Sound ist optimiert
Differenzmessung
Für Vergleichsmessungen – etwa beim Arbeiten mit Soundprofilen – ist die Differenzmessung ein besonders effektives Werkzeug. Dabei enthält ein Kanal die Referenz (Vorgabe), während der zweite Kanal die aktuelle Messung abbildet. Das RTA-Modul stellt die Abweichung übersichtlich in Rot in dar.
Anzeigeformate
Von oben nach unten: Standard, Standard mit Transparenz, Versetzt, 3D
Modul akustische Raumanalyse
Warum ist Raumakustik so wichtig?
Die Raumakustik entscheidet darüber, ob Sprache klar verständlich ist, Musik begeistert oder ein Raum anstrengend wirkt. Doch jeder Raum hat andere Anforderungen: Ein Regiestudio braucht maximale Präzision, ein Konferenzraum perfekte Sprachverständlichkeit, ein Konzertsaal die richtige Balance aus Klarheit und Fülle.
x1RTA macht Raumakustik messbar – und sofort bewertbar.
Die Software analysiert alle relevanten Parameter und bewertet sie passend zum gewählten Raumtyp. So erkennen Sie auf einen Blick, ob Ihr Raum optimal abgestimmt ist.
- Raumanalyse mit Gut/Schlecht Bewertung, bezogen auf vordefinierte Raumtypen
- Support für bis zu 10 Mikrofone: Mikrofone im Raum positionieren und die Messung nach und nach durchführen ohne Neupositionierung oder umstecken
- Testsignal logarithmischer Sinus-Sweep. Dieses Verfahren ermöglicht die präzise Bestimmung der Impulsantwort gemäß ISO 3382.
- Erweiterter Oktav-Messbereich bis 50Hz - 10kHz
- Effektiver Workflow zur Mittelwertbildung und Beschriftung der Messreihen
- Mit vorgefertigten Reportvorlagen präsentieren Sie die Ergebnisse professionell Ihren Kunden inkl. Ihrem Firmenlogo
- Tipps für beste Ergebnisse: Position Lautsprecherbox und Mikrofon
- Messreihe speichern
Was bedeuten all die Messwerte?
x1RTA ist eins der wenigen Tools, dass Sie bei der Auswertung der vielen Messwerte unterstützt:.
- Wie gut passen die gemessen Raumparameter (RT60, EDT,…) zu meinem Raumtyp, z.B. „Home Cinema“? Ergebnis als Gut/Schlecht Entscheidung
- Was bedeutet der Messwert für RT60, EDT, C50…? Hallig oder trocken?
- Invers zu 1): Welchem Raumtyp entsprechen die gemessenen Raumparameter?
- Wie gut ist akustische Homogenität des Raums?
Optimierter Workflow
Für aussagekräftige Ergebnisse ist die Mittelung aus mehreren Messpunkten empfohlen. Das ist mit x1RTA besonders einfach:
- Mehrere Messpositionen ohne umstecken: x1RTA unterstützt die Messung aus bis zu 10 Mikrofonen / Positionen
- Pool für alle Messungen: Die Seite "Messungen" sammelt alle Messungen zur späteren Auswertung inkl. einer Beschreibung
- Mittelwerte aus beliebigen Messungen: Wählen Sie im Messpool über die Klickbox die zur Berechnung relevanten Messungen
Vergleich von Messreihen
Die Seite „Vergleich“ nutzen Sie für Vorher/Nachher Messungen zu einem Raumparameter (z.B. RT60) - haben die Maßnahme zur Raumoptimierung was gebracht - oder um verschiedene Raumparameter, z.B. RT60 und EDT, in einem Diagramm darzustellen.
Reports für Ihre Kunden
Erstellen Sie aussagekräftige Reports auf Basis von Vorlagen zu den einzelnen Messungen. Ergänzen Sie die Messungen um Informationen, wie die ergriffenen Maßnahmen zur akustischen Optimierung oder eine Interpretation der Messwerte oder Beschreibung des Messaufbaus.
Auch die Messbedingung können hier genannt werden (Raummaße, Temperatur…). Im beruflichen Kontext ergänzt Ihr Firmenlogo den Report.
Mit dem Modul Logger zeichnen Sie den Schallpegel (SPL dB, Leq und Peak) in Räumen, Arbeitsplätzen oder für Maschinen über die Zeit auf. Optional können die Messwerte A oder C bewertet werden.

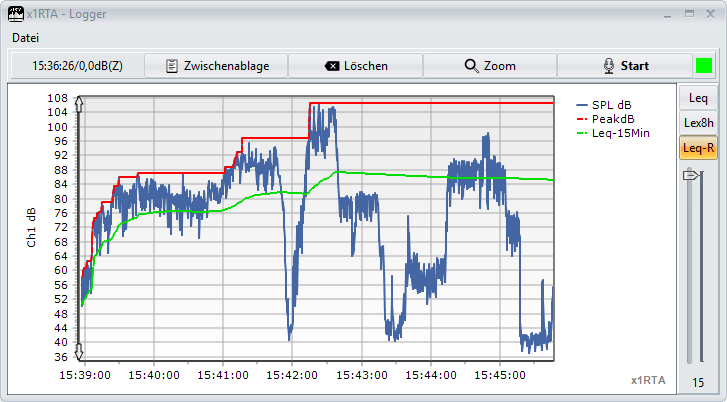

Gesamter zeitlicher Verlauf

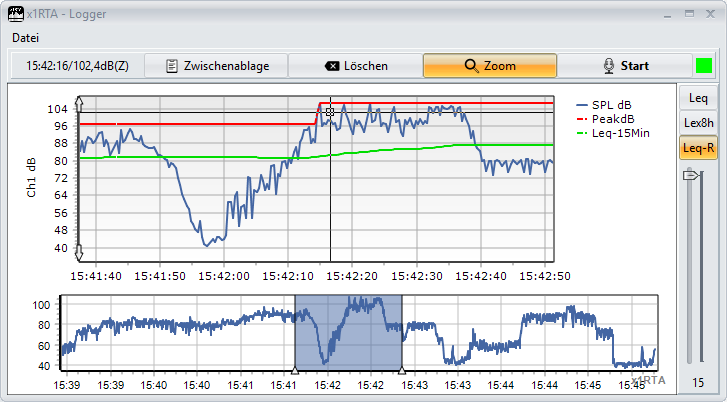

Zoom
