Modul RTA
FFT oder RTA?
Echtzeit Oktavbandmessungen im RTA-Modul wirken im Vergleich zu einer FFT zunächst grob. Genau diese reduzierte Auflösung ist jedoch in vielen praktischen Anwendungen ein Vorteil.
Der entscheidende Punkt: Oktavbänder orientieren sich an der frequenzabhängigen Auflösung des menschlichen Gehörs und entsprechen zudem gängigen technischen Normen. Dadurch liefern sie eine besser interpretierbare und praxisnähere Darstellung als eine hochauflösende FFT.
Einsatzgebiet:
- Bewertung von Car, HiFi, PA und Home Cinema Sound-Systemen
- Messung der Schallemission von Maschinen oder Geräten

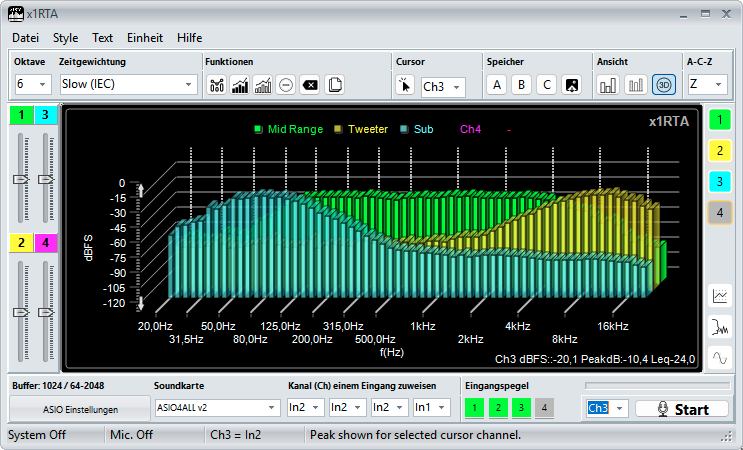

- 4 Kanal Messanzeige für schnelle Vergleiche von Messungen
- Bis zu 10 Mikrofone zur direkten Auswahl in der Software
- Sound Profile (Referenzkurven) zur klanglichen Abstimmung von Car Audio Systemen
- IEC 61260 Mittenfrequenzen, Filtersteilheit Class 1
- Anstiegs-Zeitkonstanten Impuls, Fast und Slow
- A-C-Z Frequenzbewertung
- Kalibrierung der Soundkarte
- Mikrofonkorrektur (0°, 90°) je Eingang
- 5. Messkanal zur Anzeige Peak, Peak & Decay, Differenz, Snapshot
- Texteingabe zum Anzeigekanal
- Archivieren: Speichern, exportieren, ausdrucken

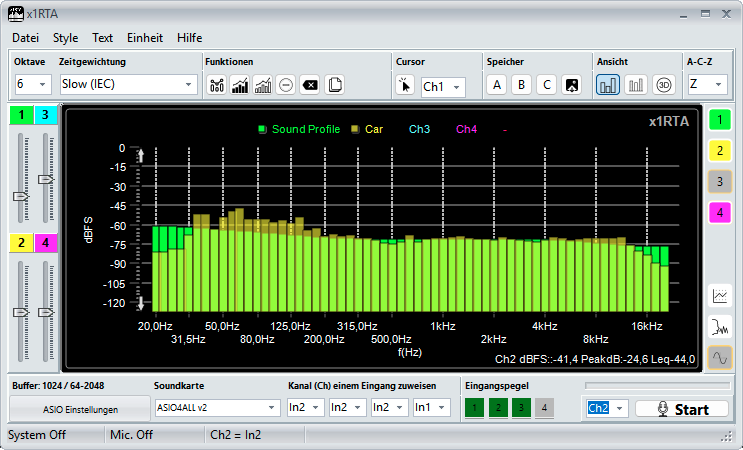

Car Hifi mit Sound Profilen optimieren
Car Audio Systeme sollten auf Grund der räumlichen Struktur und Materialien nicht linear abgestimmt werden. Aber wie sieht eine richtige Abstimmung aus? Hier helfen unsere Klangvorlagen, super einfach:
- Vorlage (SUV, Kombi,...) in Kanal 1 laden (Balken Grün)
- Messung mit Rosa Rauschen im Fahrzeug (Balken Gelb)
- Mit dem Car EQ oder Audio DSP die gelbe Kurve während der laufenden Messung an die gezeigte Vorgabe angleichen
- Fertig! Ihr Sound ist optimiert

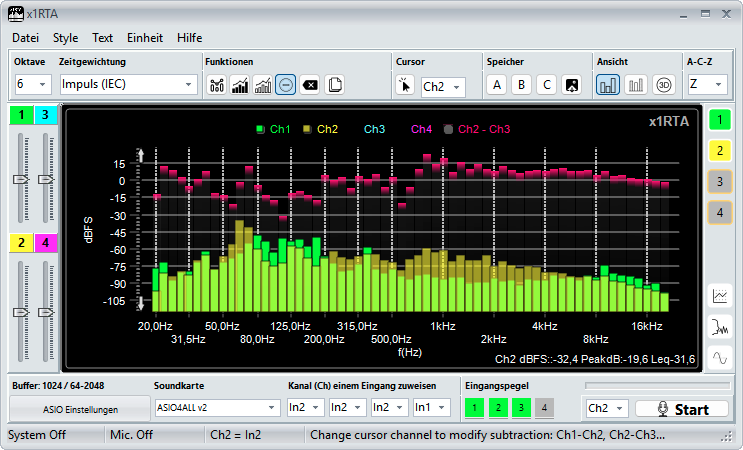

Differenzmessung
Für die Arbeit von Vergleichsmessungen, wie mit Sound Profilen, ist die Differenzmessung sehr hilfreich. Ein Kanal enthält die Vorgabe und der Zweite die aktuelle Messung. In Rot zeigt das RTA Modul die Differenz.
Modul akustische Raumanalyse
Die Raumakustik entscheidet darüber, ob Sprache klar verständlich ist, Musik begeistert oder ein Raum anstrengend wirkt. Doch jeder Raum hat andere Anforderungen: Ein Regiestudio braucht maximale Präzision, ein Konferenzraum perfekte Sprachverständlichkeit, ein Konzertsaal die richtige Balance aus Klarheit und Fülle.
x1RTA macht Raumakustik messbar – und sofort bewertbar.
Die Software analysiert alle relevanten Parameter und bewertet sie passend zum gewählten Raumtyp. So erkennen Sie auf einen Blick, ob Ihr Raum optimal abgestimmt ist.

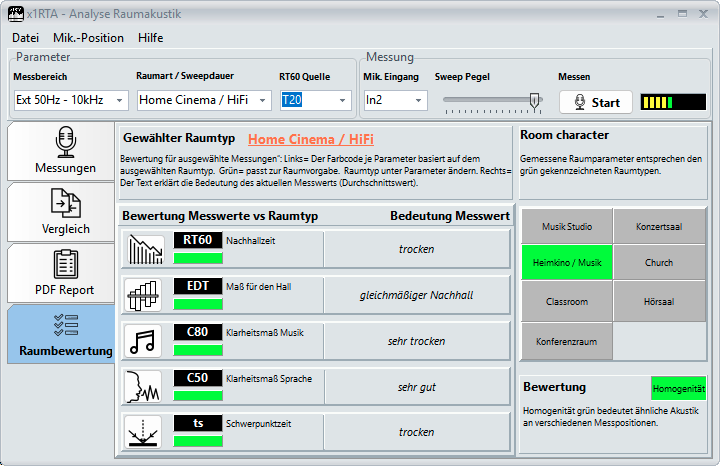

- Raumanalyse mit Gut/Schlecht Bewertung, bezogen auf vordefinierte Raumtypen
- Support für bis zu 10 Mikrofone: Mikrofone im Raum positionieren und die Messung nach und nach durchführen ohne Neupositionierung oder umstecken
- Testsignal logarithmischer Sinus-Sweep. Dieses Verfahren ermöglicht die präzise Bestimmung der Impulsantwort gemäß ISO 3382.
- Erweiterter Oktav-Messbereich bis 50Hz - 10kHz

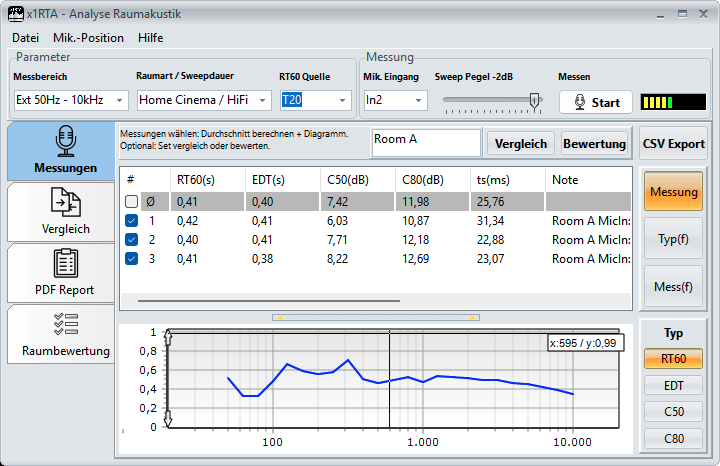

- Effektiver Workflow zur Mittelwertbildung und Beschriftung der Messreihen
- Mit vorgefertigten Reportvorlagen präsentieren Sie die Ergebnisse professionell Ihren Kunden inkl. Ihrem Firmenlogo
- Tipps für beste Ergebnisse: Position Lautsprecherbox und Mikrofon
- Messreihe speichern

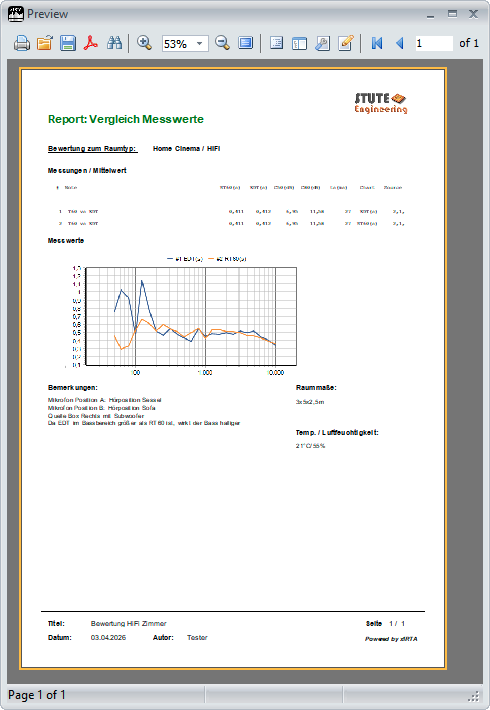

Reports für Ihre Kunden
Erstellen Sie aussagekräftige Reports auf Basis von Vorlagen zu den einzelnen Messungen. Ergänzen Sie die Messungen um Informationen, wie die ergriffenen Maßnahmen zur akustischen Optimierung oder eine Interpretation der Messwerte oder Beschreibung des Messaufbaus. Auch die Messbedingung können hier genannt werden (Raummaße, Temperatur…). Im beruflichen Kontext ergänzt Ihr Firmenlogo den Report.

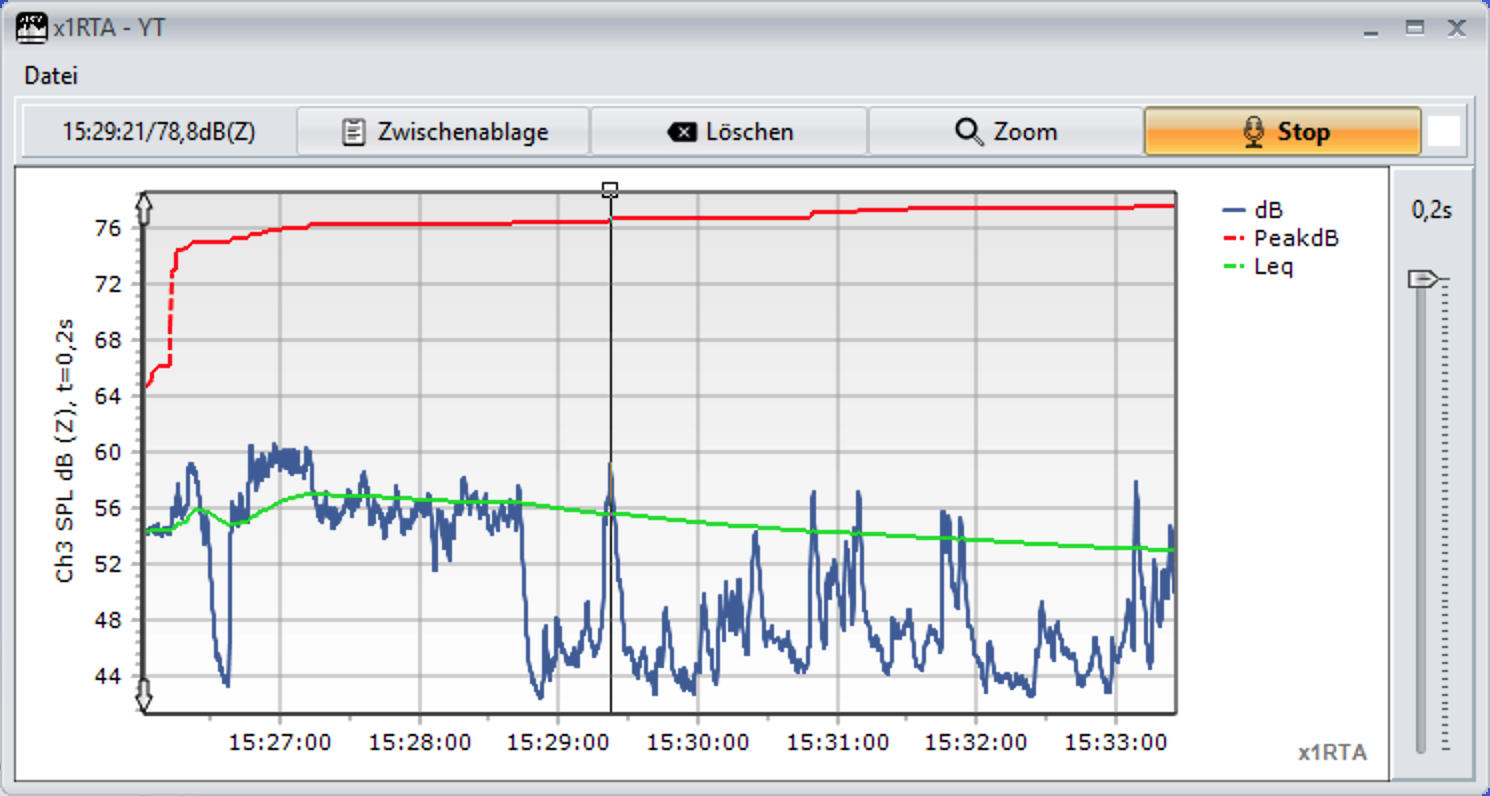

Mit dem Modul Logger zeichnen Sie den Schallpegel (SPL dB, Leq und Peak) in Räumen oder Arbeitsplätzen über die Zeit auf. Wenn eingeschaltet, sind die Messwerte A oder C bewertet.
Gesamter zeitlicher Verlauf

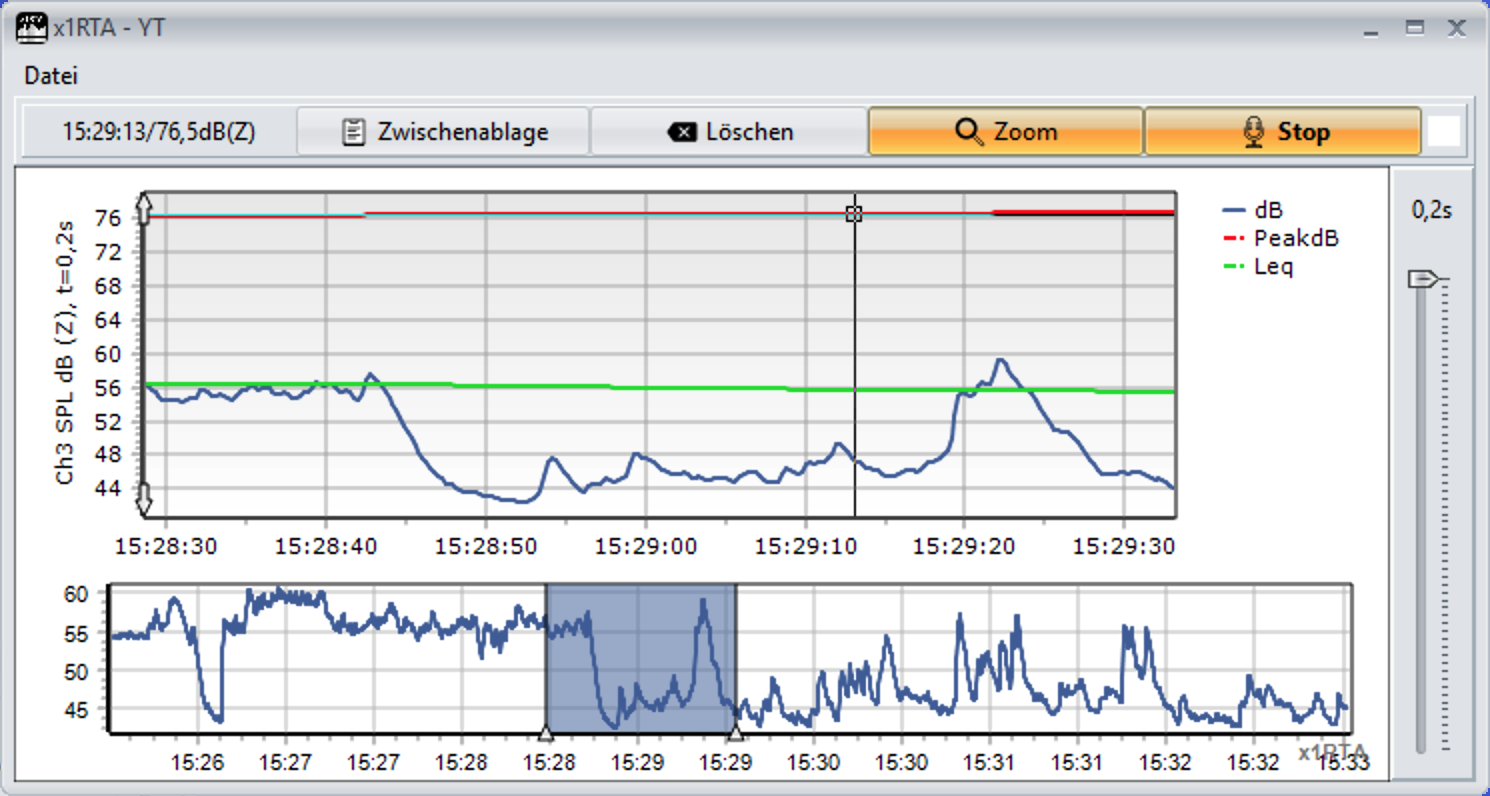

Zoom
